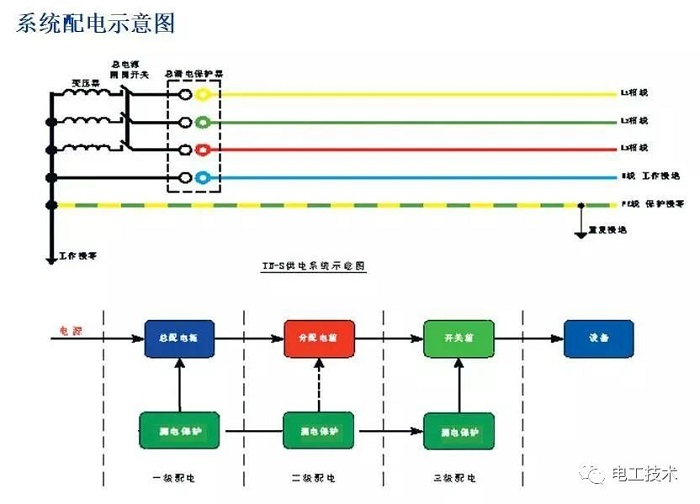

三級配電、二級漏電保護、一機一閘、一漏一箱配電箱及施工要求。 該配電箱（柜）適用于施工現場及戶外臨時用電，應滿足“三級配電、 二級漏電保護、一機一閘、一漏一箱”配電及保護的使用要求。 （一）配電箱（柜）的生產制造應符合《低壓成套開關設備和控制設備》第四部分GB7251．4 對建筑工地用成套設備（ACS）的特殊要求及《施工現場臨時用電安全技術規范》JGJ46-2005 的標準要求。 （二）配電箱（柜）、開關箱安裝使用應符合《施工現場臨時用電安全技術規范》JGJ46-2005 標準及《用電安全導則》GB/T13869 標準化要求。 （三）配電箱（柜）、開關箱應分設N 線、PE 線端子板，進出線必須通過端子板做可靠連接。N 線端子板必須與金屬電器安裝板絕緣；PE 線端子板必須與金屬電器安裝板做電氣連接。進出線中的N 線必須通過N 線端子板連接；PE 線必須通過PE 線端子板連接。PE 線與端子板連接必須采用電氣連接，電氣連接點的數量應比箱體內回路數量多2 個，1 個為PE 線進箱體的連接點，1 個為重復接地的連接點。 （四）電器元件應選用符合GB/4048．2-2001、GB6829以及JGJ46-2005 標準的產品，并符合建設部“十一五”推廣應用技術要求。 內設400A-630A 具有隔離功能的DZ20 型透明塑殼斷路器作為主開關，分路設置4-8 路采用具有隔離功能的DZ20 系列160A-250A 透明塑殼斷路器，配備DZ20L（DZ15L）或LBM-1系列作為漏電保護裝置，使之具有欠壓、過載、短路、漏電、斷相保護功能，同時配備電度表、電壓表、電流表兩組電流互盛器。漏電保護裝置的額定漏電動作電流與額定漏電動作時間的乘積不大于30mA.S，最好選用額定漏電動作電流100-200mA，額定漏電動作時間大于0.1S，其動作時間為延時動作型。
.jpg)
1、配電房應自然通風，并應采用防止雨雪侵入和動物進入的措施。配置必要的消防器材。2、配電房布置應合理，且操作方便，符合安全要求。配電房應張掛有總平面圖、總系統圖。4、配電房照明分別設置正常照明和事故照明。5、配電柜或配電線路停電檢修時，應懸掛“禁止合閘，有人工作”停電標志牌。停電時必須由專人負責。張掛電工操作規程。電柜前地面設絕緣膠。
